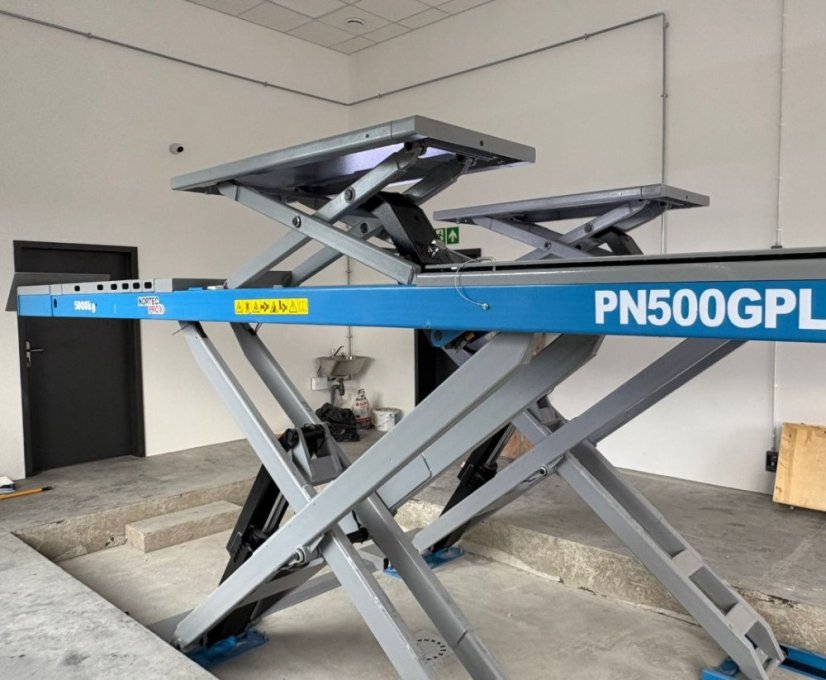

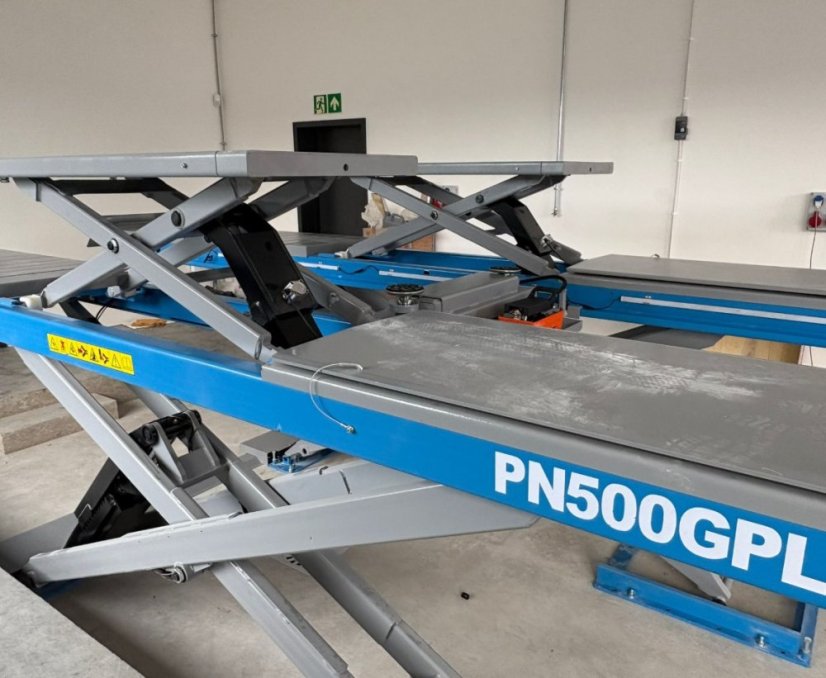

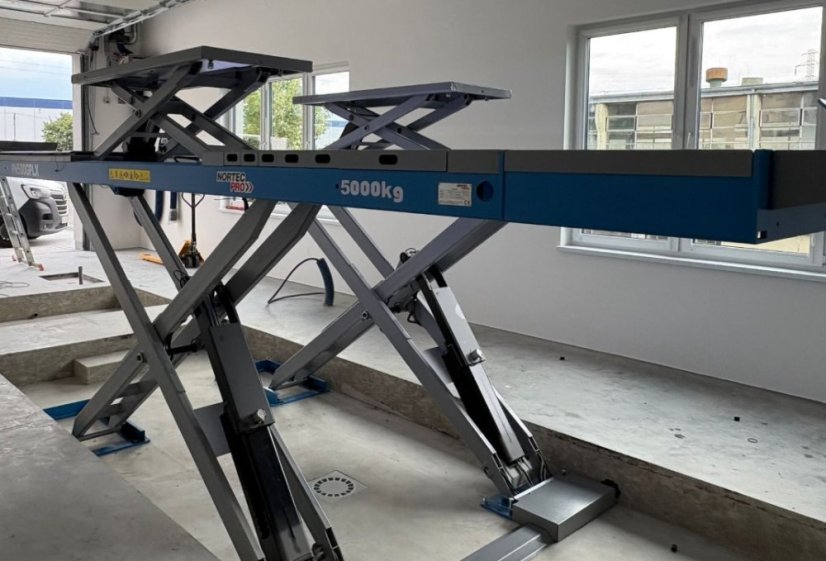

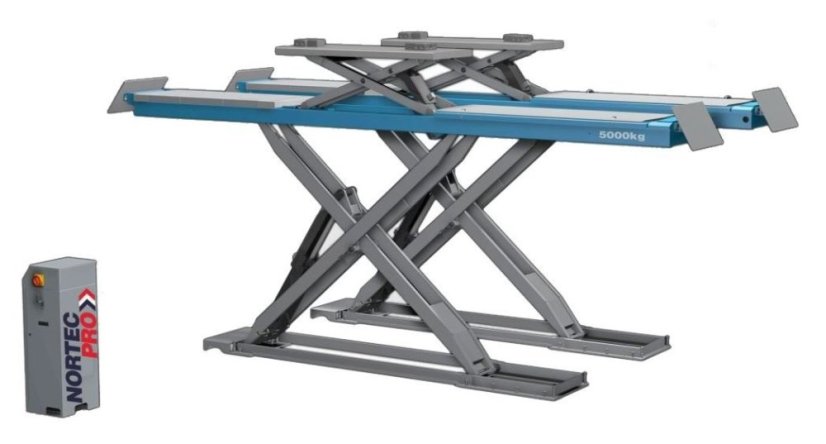

Prodloužený nůžkový zvedák s plošinami 608 × 5600 mm určený pro měření geometrie, podvozkové opravy a rychlý servis. Díky předním výřezům pro otočné desky, zadním posuvným deskám a integrovanému 4t prahovému přízvedu zvládá bezpečné zvedání i delších vozů. Vhodný pro instalaci na podlahu i do podlahy (290 mm výška), s robustní konstrukcí navrženou pro každodenní provoz. Více
Prodloužená (long) verze dlouhého nůžkového zvedáku s plošinami o rozměrech 608 x 5600 mm, které jsou doplněny předními výřezy pro otočné desky a zadními posuvnými deskami. Proto je hodí především na měření geometrie, podvozkové opravy nebo rychlé servisní práce i u delších vozů. Vhodný pro instalaci do podlahy i na podlahu (výška na podlaze 290 mm). Robustní zvedák navržený pro každodenní náročný provoz, jehož univerzálnost zvyšuje integrovaný čtyřtunový prahový přízved.
- extra dlouhý plošinový elektrohydraulický zvedák pro geometrii s prahovým přízvedem

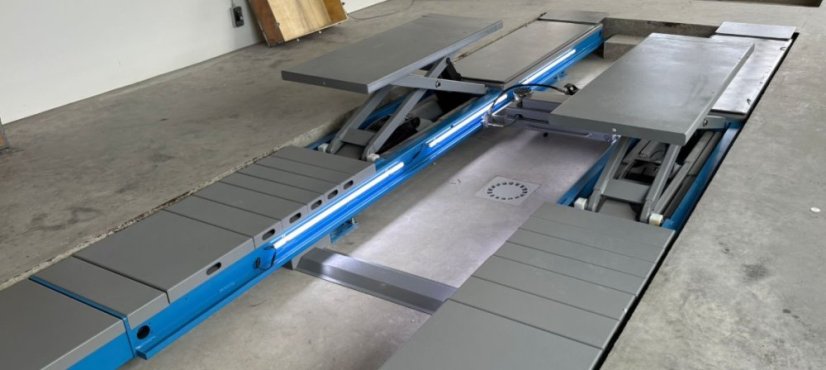

- pro instalaci do podlahy i na podlahu (nájezdy na podlahu jako volitelné příslušenství)
- přední výřezy pro otočné desky a zadní posuvné desky 1803 mm

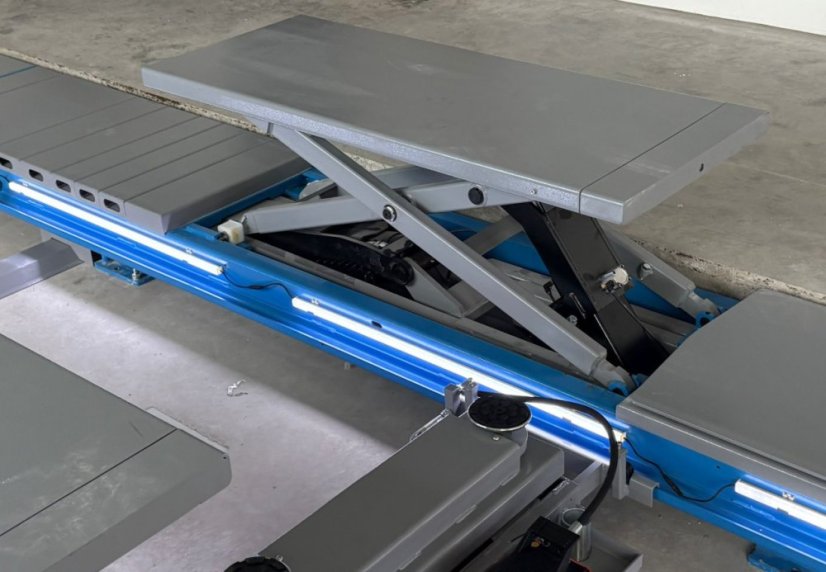

- prahový zvedák 4 t (zdvih 430 mm, délka plošiny 1500 - 2000 mm)
- ovládání zvedáku bezpečným napětím 24 V z externí ovládací skříňky
- automatická fotobuňkou kontrolovaná hydraulická synchronizace plošin ohledu na rozložení zatížení
- mechanická, pneumaticky uvolňovaná výšková aretace pro bezpečné zajištění pozice při práci
- snímače krajní polohy plošin, akustický signál konečné fáze spouštění
- hydraulická bezpečnostní zařízení pro případ náhlého úniku oleje nebo přetížení

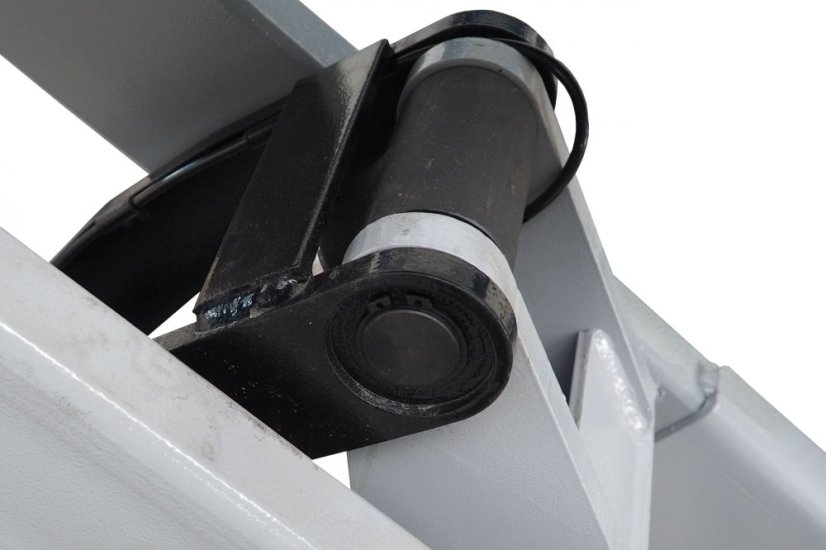

- robustní konstrukce s kloubovými spoji uloženými v bezúdržbových, samomazných pouzdrech
- rovné plošiny poskytují díky hydraulice a synchronizaci stabilní podporu potřebnou pro správnou diagnostiku geometrie podvozku
- bezpečnostní zařízení v souladu s normou EN1493: 2010

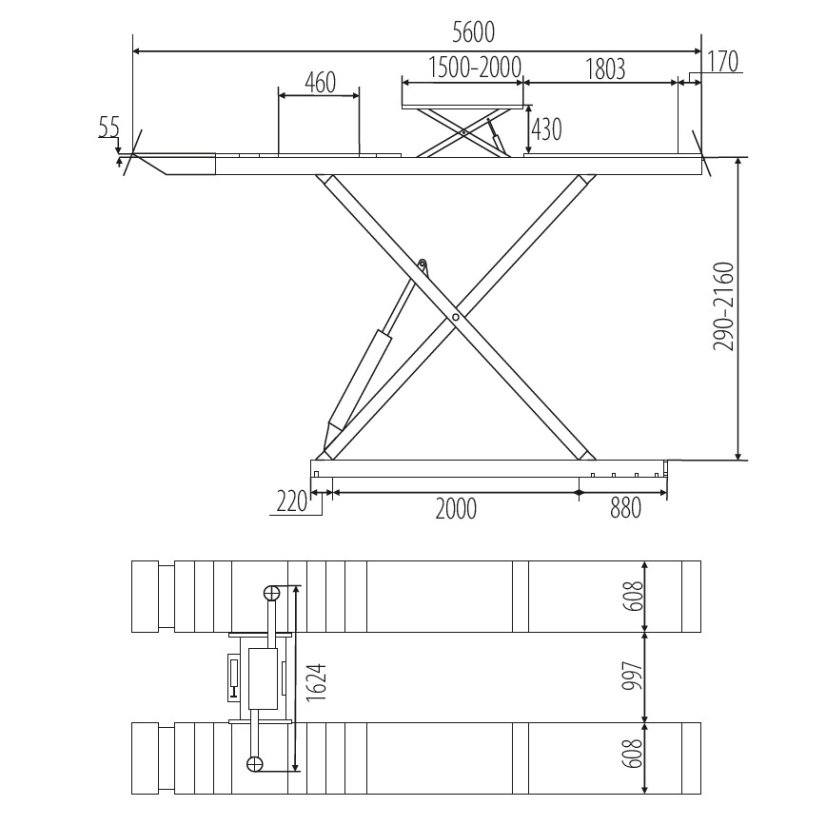

Technická data
- délka plošin 5600 mm
- šířka plošin 608 mm
- výška složeného zvedáku 290 mm
- max. zdvih 2160 mm
- pneumatický tlak max. 8 bar
- hmotnost zvedáku 2570 kg
- provozní hladina hluku < 70 dB (A)
- napájení 400 V / 50 Hz
- výkon motoru 3,5 kW
- zástavba v podlaze 295 mm
- podkladní beton min. 200 mm
Ilustrační video ke kratší verzi PN500GP:
Ke stažení
Produktový list PN500GPL
(pdf, 2.1 MB)
Manuál PN500GPL
(pdf, 3.4 MB)
