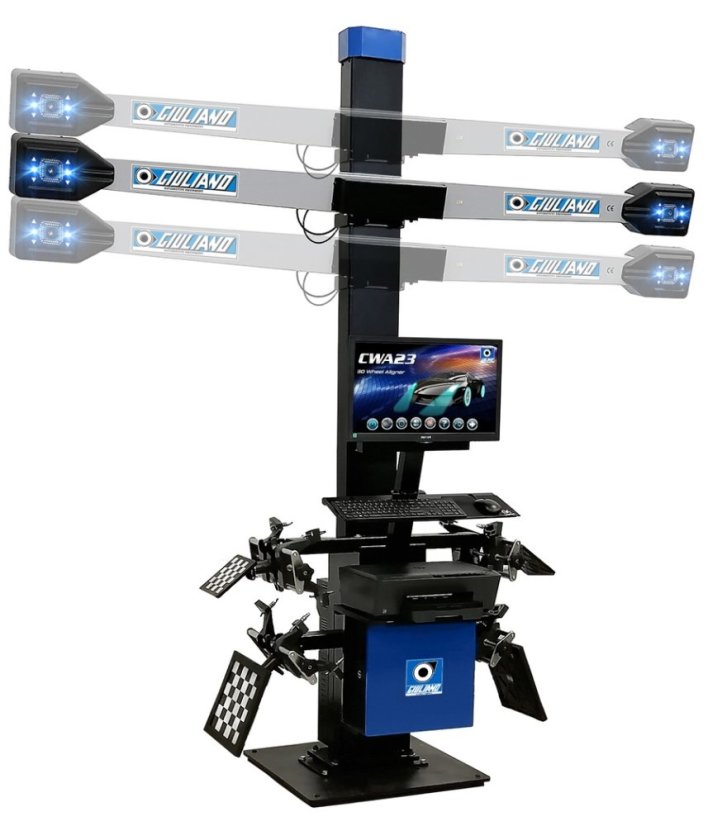

3D geometrie podvozku s proměnnou výškou kamer CWA 23
3D geometrie podvozku Giuliano CWA 23 je profesionální měřicí systém určený pro rychlé a vysoce přesné seřízení geometrie kol osobních automobilů a lehkých užitkových vozidel. Moderní 3D kamerová technologie v kombinaci s motorizovaným kamerovým ramenem pro změnou výšky umožňuje snadné přizpůsobení různým typům vozidel a efektivní každodenní provoz i v servisech s vysokou zátěží. Výška ramene se ovládá jednoduše přímo z klávesnice.
Systém je navržen pro maximální přesnost měření a zároveň pro jednoduchou obsluhu. Díky nastavení výšky kamer probíhá práce rychleji, bez nutnosti manuálních zásahů a bez zbytečných prostojů při změně vozidel.
Přizpůsobení a rychlá kompenzace bez zvedání vozidla
Velkou výhodou 3D geometrie CWA 23 je motorizované výškové nastavení kamer, které se přizpůsobuje vozidlu přímo během měření. To umožňuje použití systému na různých typech zvedáků i při práci na úrovni podlahy.
Technologie Push Pull Runout zajišťuje efektivní kompenzaci házivosti bez nutnosti zvedání vozidla, čímž výrazně zkracuje dobu seřízení geometrie a zvyšuje plynulost práce v servisu. Všechna měření lze provádět v libovolné vhodné pracovní výšce podle konkrétní instalace dílny.
Rychlé simultánní měření a intuitivní software
3D geometrie kol umožňuje simultánní měření přední i zadní nápravy, což přispívá k vysoké přesnosti a časové úspoře při seřizování geometrie podvozku. Okamžité snímání obrazu z kamer zajišťuje stabilní a spolehlivé výsledky bez zdržení.
Součástí systému je uživatelsky přívětivý software Align + Data Manager s přehledným grafickým rozhraním a multijazyčnou databází vozidel, kterou lze pravidelně aktualizovat. To umožňuje práci i s nejnovějšími modely automobilů, včetně vozidel s pohonem 4×4.
Efektivní řešení
Díky robustní konstrukci, přesné mechanice a rychlému průběhu měření je Giuliano CWA 23 ideální volbou pro autoservisy a pneuservisy s vysokým objemem zakázek. Kompaktní konstrukce a variabilní výška kamer umožňují snadnou integraci do různých typů dílen bez nutnosti rozsáhlých stavebních úprav.
Geometrie podvozku CWA 23 pomáhá servisům zvýšit kvalitu poskytovaných služeb, zkrátit dobu práce na zakázce a nabídnout zákazníkům profesionální seřízení geometrie kol na úrovni moderních servisních standardů.
Standardní příslušenství
Součástí dodávky 3D geometrie kol Giuliano CWA 23 je kompletní vybavení pro okamžité zahájení provozu:
- terče – 4 ks
- držáky kol
- PC s LED monitorem
- klávesnice a myš
- zámek brzdového pedálu
- zámek řízení a zarážky kol
- otočné desky
- software Align + Data Manager
Technické možnosti měření a provozní parametry
| Parametr měření / provozu | Rozsah / hodnota |
|---|---|
| Odklon kol (Camber – přední / zadní náprava) | ± 15° 00′ (± 00° 02′) |
| Záklon rejdového čepu (Caster) | ± 28° 00′ (± 00° 05′) |
| Sklon rejdové osy (Kingpin Inclination) | ± 25° 00′ (± 00° 05′) |
| Poloviční sbíhavost (Half Toe – přední / zadní) | ± 20° 00′ (± 00° 02′) |
| Celková sbíhavost (Total Toe) | ± 40° 00′ (± 00° 04′) |
| Sbíhavost při zatočení kol (Toe-out on Turns při 20°) | ± 20° 00′ (± 00° 02′) |
| Posun náprav (Setback – přední / zadní) | ± 25 mm (± 2 mm) |
| Směrový úhel zadní nápravy (Thrust Angle) | ± 05° 00′ (± 00° 02′) |
| Kompenzace házivosti kol (Runout Compensation) | ± 10° 00′ (± 00° 02′) |
| Zahrnutý úhel (Included Angle) | ± 40° 00′ (± 00° 05′) |
| Rozdíl rozchodu kol (Track Width Difference) | ± 300 mm (± 5 mm) |
| Napájení | 230 V AC / 50 Hz (volitelně 110 V AC / 60 Hz) |
| Příkon | cca 200 W (bez tiskárny) |
| Provozní teplota | 0 – 50 °C |
